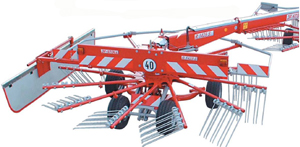

Валкообразователь 2-секционный

• рабочая ширина захвата с одним валком 6,45 м, с двумя валками 6,05 м;
• диаметр секции 3,0 м, 12 граблин на секции;
• 4 двойных пальца на каждой граблине
• гидр. подъем валкобразующего фартука;
• большая подвижность задней рамы в трех направлениях
• шестерни редуктора из высокопроч. стали — закаленн. направляющая — 3г. гар.;
• транспортная шир. со снятыми граблинами 2,2 м, со вставленными — 3 м;
• возможна поставка шасси тандемного типа со сдвоенными колесами;
• сдвоенные колеса (опция) для работы на мокрых лугах и крутых склонах;
• карданный привод второго рабочего органа (опция);
• R 1405 SB — с подруливанием для крутых поворотов во время работы;
• дополнительное опорное колесо для первой рабочей секции (опция);
• редуктор и направляющая — защищены от загрязнений;
• серийно со светоотражающими щитками и габаритным освещением.

Валки сбоку — высокая производительность рабочего процесса

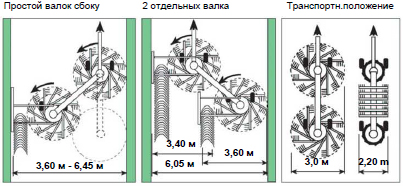

Основное преимущество валкообразователя с укладкой валка сбоку сост. в раб.процессе. Даже при малой высоте травы (напр.,на 3-м укосе) благодаря неск. проходам возможно формирование большого валка для производительной работы др. машин (измельчителя или погрузочной машины). Рабочий процесс представлен на рисунках: За 1-м проходом машины следует 2-й обратный. На 3-м формируется один большой валок.

Один валок Благодаря валкоообразователям с укладкой валка сбоку можно обработать большие площади также и тракторами малой мощности. Рабочая ширина захвата 3,6-6,45 м. Два валка Валкообразователь JF-STOLL с укладкой валка сбоку формирует также и 2 валка. Рабочая ширина захвата, включая валки 6,05 м. Оборачивание валков В зонах с повышенной влажностью в ночное время практикуется оборачивание валков. JF-STOLL-R 1405 S справится и с этим без проблем.

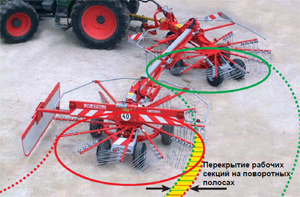

Подвижность рабочей секции —
оптимальное копирование рельефа

Подвижная рама Большая подвижность рамы обеспечивает свободное копирование рельефа. Регулировка наклона для каждой рабочей секции. Безопасность при работе на склонах R 1405 S применяется не только на равнинах. Преимуществом конструкциии валкообразователя R

Ширина захвата, регулируемая не выходя из трактора

Регулируемая ширина захвата Благодаря управлению задней рабочей секцией не выходя из трактора, можно регулировать рабочую ширину захвата во время работы. Если задняя секция находится за передней, то ширина захвата минимальна (от 3,6 м); если задняя секция выдвинута в сторону, достигается максимальная рабочая ширина захвата — от 6,45 м.

Kardanik — оптимальное копирование неровного рельефа

Карданный привод рабочей секции Благодаря карданному приводу навески (дооборудование) задняя секция лучшим образом повторяет рельеф. Это незаменимое свойство для работы на лугах с неровной поверхностью. Данная функция регулируется гидравликой.

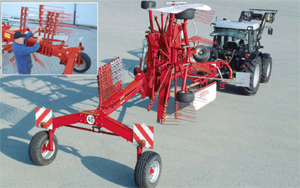

Валкообразователи R 1405 SB с подруливанием

Машина с изменяемой шириной захвата
Рабочую ширину захвата валкообразователя R 1405 S можно регулировать, не выходя из трактора — от 3,6 м до 6,45 м при простом проходе. Возможно формирование и двух отдельных валков. Транспортная ширина со снятыми граблинами 2,2 м, со вставленными  — 3 м. STOLL первым разработал валкообразователь с укладкой валка сбоку и имеет большой опыт в этой области.

R 1425 S с укладкой валка сбоку для работы на больших площадях с увеличенной производительностью

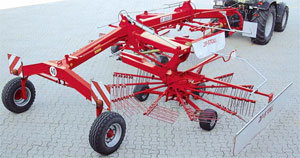

Валкообразователь R 1425 S с укладкой валка сбоку

Техника высшего класса с высокой производительностью
Полная комплектация, лучшее оборудование для образования большого валка или двух маленьких. Также возможно оборачивание валков. Лучшая техника R 1425 S:

• ширина захвата: один валок — от 3,9 до 6,9 м; два валка — 6,65м;
• диаметр рабочей секции 3,3 м, 12 пальцев на граблине;
• 4 двойных пальца на каждой граблине;
• гидр. поднятие валкообразующего фартука;
• высокая подвижность задней рамы в трех направлениях;
• шестерни из высокопрочной стали, закаленная напавляющая — 3 года гарантии;
• транспортная ширина со снятыми граблинами 2,2 м, со вставленными — 3,3 м;
• возможна установка сдвоенных колес тандемного типа;
• сдвоенные колеса (Опция) для работы на мокрых лугах и крутых склонах;
• возможна установка карданного привода навески для второй секции (Опция);
• дополнительное опорное колесо для первой секции (Опция);
• редуктор и направляющая защищены от загрязнений;
• светоотражающие щитки и освещение — серийно;
• время монтажа около 1,5 часов.

Ось с широкой колеей Благодаря шасси с широкой осью 1,83 м и шинами 18/8,5-8 обеспечивается оптимальное копирование поверхности почвы и полное сгребание. Сдвоенные колеса тандемного типа Сдвоенные колеса тандемного типа —

• максимальная шир. захвата 7,3 м (S 1805) и 7,9 м (S 1810);
• подруливаемое шасси при транспортировке, поэтому применимо для тракторов малой мощности от 40 kW/55 PS;
• 3-колесн. шасси Multitast с подруливаемым передним колесом;
• центральный карданный привод секции, серийно;
• производительная система Vario-Lenkung;
• подъем секции на поворотной полосе;
• светоотражающие щитки и освещение, серийно;
• рабочие секции со стальными подшипниками граблин диаметром 3,5 м и 3,8 м;
• закрытый редуктор капсульного типа со смазкой;
• точные стальные шестерни, гипоидная передача привода секции;
• необслуживаемые подшипники граблин;
• ролики направляющей разовой смазки;
• увеличенная направляющая BIG-SIZE — 3 года гарантии;
• 13 съемных граблин.

Новинка — 3-колесная рабочая секция Multitast
Новая разработка — 3-колесная рабочая секция с поворачивающимся передним колесом с карданным навешиванием дает оптимальное копирование рельефа. Также установлены новые пальцы на согнутых держателях. Чистое сгребание и ровный выход пальцев из сформированного валка без выдергивания сена.

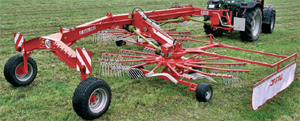

R 1605 S с укладкой валка сбоку для работы на больших площадях, с транспортным шасси

Топ-техника для профессионалов:

• рабочая ширина захвата: один валок — 6,8 м; два отдельных валка — 3,5 м;
• диаметр секции 3,2 м, 12 граблин с 4 двойными пальцами на каждой;
• подруливающее шасси, благодаря этому применимо для тракторов малой мощности от 38 kW/50 PS;
• 3-колесное шасси Multitast — с подруливаемым передним колесом;
• центральный карданный привод рабочей секции, серийно;
• активное подруливание для хорошей подвижности. Станадартные шины 10.0/75-15.3(8PR) Широкие шины по заказу 13.0/55-16;
• подъем секций на разворотах;
• закрытая снизу направляющая;
• второй валкообразующий фартук гидравлически опускается (рабочее положение) и поднимается (транспортное положение);
• шестерни привода из высокопроч. стали, закаленн. направляющая — 3 г. гарантии;
• светоотражающие щитки и освещение, серийно.

Закрытая направляющая Направляющая и редуктор снизу защищены от загрязнения. Там находится регулировка напрвляющей поворота граблин. Новинка — трехколесная рабочая секция Multitast Новая разработка — трехколесная рабочая секция с поворачивающимся передним колесом с карданным навешиванием дает оптимальное копирование рельефа.

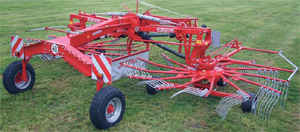

Топ-техника для профессионалов:

• очень большая ширина захвата 8 м и 8,6 м;
• благодаря подруливающему транспортному шасси применимо для тракторов мощностью 40 kW/55 PS;
• переключение рабочей ширины захвата 7,4 м — 8 м или 8 м — 8,6 м;
• 3-колесное шасси Multitast — подруливаемое;
• центральный карданный привод навески секции, сериийно;
• подруливающее транспортное шасси;
• подъем секций на поворотной полосе;
• светоотражающие щитки и освещение, серийно;
• валкообразование посередине;
• рабочие секции со стальными подшипниками граблин диаметром 3,5 м и 3,8 м;
• полностью закрытый редуктор, заполненный смазкой;
• точные стальные шестерни, гипоидная передача привода секции;
• необслуживаемые подшипники граблин;
• ролики направляющей разовой смазки;
• увеличенная направляющая BIG-SIZE;
• 3 года гарантии;
• 13 съемных граблин.

Закрытый редуктор Кожух направляющей пыленепроницаем. Редуктор заполнен смазкой и закрыт. Надежный подшипник граблин Расстояние между подшипниками - 400 мм для большей надежости 2 стояночные опоры Надежная стоянка с двумя стояночными опорами. Поднятие на разворотах На поворотной полосе пальцы поднимаются на 50 см. Подруливающее шасси С системой автоподруливания Vario можно работать даже на крутых поворотах. Шины 10.0/75-15.3(8PR) — серийно, по заказу также широкопрофильные шины 13.0/55-16 impl. 2-точечная навеска Устойчивая 2-точечная навеска с двумя интегрированными стояночными опорами. Снятие защитных дуг Одним движением снимаются защитные дуги. Регулировка высоты сгребания Рабочая высота регулируется просто и удобно с помощью рукоятки.

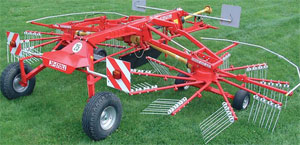

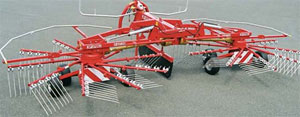

Валкообразователь R 655 DS
с укладкой валка посередине с 3-точечной навеской

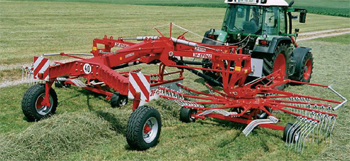

R 655 DS - в работе                                                               R 655 DS - готов к работе

R 655 DS с укладкой валка посередине
Валкообразоваетль R 655 DS с трехточечной навеской для профессионального применения наилучшим образом подходит для кормозаготовительных работ.

Техническое оснащение:

• большая подвижность благодаря 3-точечной навеске. Выгодное решение. Применимо для тракторов мощностью от 44 kW/60 PS;
• 3-ступенчатое переключение рабочей ширины захвата: 6,15 м - 6,35 м - 6,55 м;
• тангенциальное ведение граблин;
• 10 граблин на секции, 4 двойных пальца;
• съемные граблины;
• светоотражающие щитки, серийно;
• редуктор со стальными шестернями — 3 года гарантии.

Тангенциальное ведение граблин для хорошо сформированных валков, безупречно чистого сгребания и равномерного движения роликов направляющей. 3-точечная навеска Устойчивая 3-точечная навеска для уверенного поворота машины. С передней и задней стояночными опорами, серийно. Валкообразующий фартук при переездах поднимается. Съемные граблины Снятие граблин уменьшает транспортную ширину и обеспечивает компактное стояночное расположение. Транспортное положение граблин Снятые граблины вставляются в транспортные штыри. 3-ступенчатое переключение ширины захвата Рабочую ширину захвата можно менять: 6,15 м - 6,35 м - 6,55 м. Высота сгребания С помощью рукоятки можно регулировать высоту сгребания для каждой секции. Шасси тандемного типа 3D По заказу возможна установка шасси тандемного типа 3D для работ на неровных рельефах. 4-колесное шасси тандемного типа обеспечивает равномерное движение машины по неровной поверхности (устанавливается по заказу).

• прицепная машина с подруливающим шасси применима для тракторов малой мощности от 20 kW/30 PS;
• 2-ступенчатое переключение рабочей ширины: 6,35м и 6,55м;
• подруливающее шасси с большими колесами 10/80-12 AW 6PR;
• большая подвижность;
• возможно валкообразование на разворотных полосах;
• ограничение угла поворота между трактором и тягой подруливания 60 град;
• подруливающее шасси. Ширина ок. 2,35 м;
• светоотражающие щитки и освещение — серийно.

Подруливающее шасси Шина управления прицепляется к нижним рычагам навески. Таким образом передается подруливание от трактора к колесам машины. Безопасные переезды, соответствуют ПДД. Подвижность шины амортизирована. Это облегчает навешивание машины. Поднятие на разворотах На поворотных полосах валкообразователь гидравлически поднимается. Транспортное положение Стояночное положение со снятыми граблинами только 2,85 м, со вставленными — 3,48м. Подвижная навеска секции Рабочие секции подвешены подвижно, что дает оптимальное копирование рельефа.
