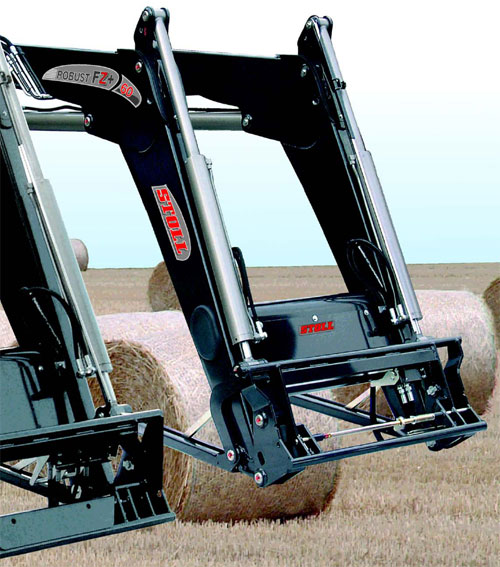

Фронтальный погрузчик Штоль JF Stoll Robust FZ

ROBUST FZ 80.1 | FZ 60 | FZ 60.1
ROBUST FZ+ 80.1 | FZ+ 60 | FZ+ 60.1



Будущее устанавливает новые стандарты погрузчиков.

В концепции новых погрузчиков STOLL ROBUST FZ 60-80.1 для тракторов высокой мощности воплощены все преимущества предыидущих моделей — мощность, надежность, производительность и современный дизайн. Функциональность и оригинальность технических решений являются отличительной чертой этих погрузчиков и делают более комфортной их повседневную эксплуатацию.



Конструкторам STOLL удалось объединить в новом погрузчике проверенную технику и самые современные технические решения. Преимуществами погрузчиков с Z-кинематикой являются функции дозачерпывания и быстрой выгрузки, которые Вы сразу же оцените. Особо следует отметить прокладку гидравлики внутри нового погрузчика STOLL. Каждый сантиметр этого погрузчика является воплощением технического совершенства. Убедитесь теперь и Вы в преимуществах нового погрузчика ROBUST FZ.

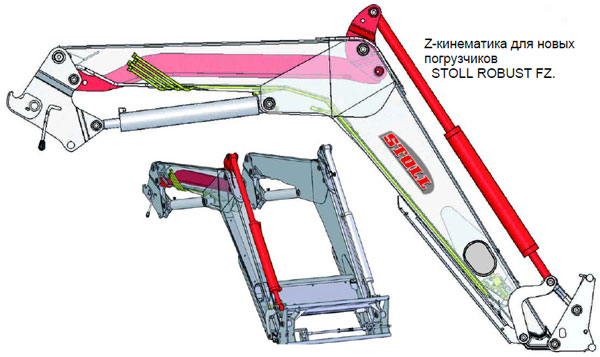

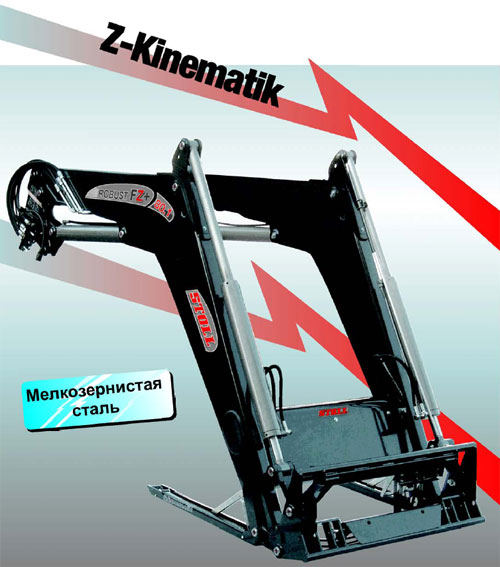

Z-кинематика
Оригинальная конструкция — улучшенный обзор



Новая конструкция фронтальных погрузчиков STOLL. Погрузчики с механическим параллельным ведением — в том числе и с Z-кинематикой — существовали и раньше, но расположение ведущей штанги внутри стрелы является нашей уникальной запатентованной разработкой, которая гарантирует максимальное улучшение обзора во время работы. Данная конструкция открывает возможности, которые раньше были доступны только для погрузчиков с гидравлическим параллельным ведением.

Благодаря специальной конструкции — без внешней ведущей штанги — Вы получаете лучший обзор вперед и по сторонам- для быстой и безопасной погрузки. Кроме того Z-кинематика позволяет увеличить грузоподьемность погрузчика. Купите наш погрузчик и убедите в этом сами.

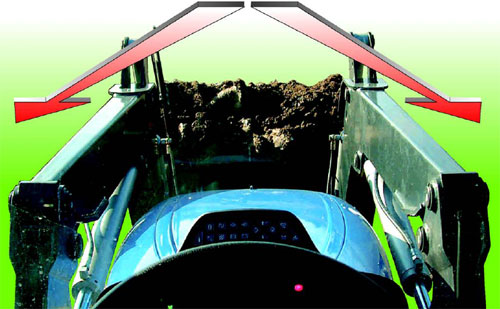

Свободный обзор из кабины трактора



Поднятое стекло — Лучшее распределение веса — Разгрузка оси

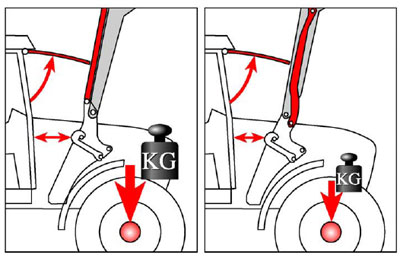

Улучшение производительности благодаря гармоничному сочетанию трактора и погрузчика

Конструкция Z-кинематикой и убранной внутрь ведущей штангой позволяет добиться идеального позиционирования погрузчика. Отсутствие расположенных снаружи ведущих штанг позволяет расположить погрузчик ближе к кабине — ближе к центру тяжести трактора — и, таким образом, разгрузить переднюю ось и продлить ресурс трактора. В то же время у Вас остается возможность поднимать лобовое стекло.

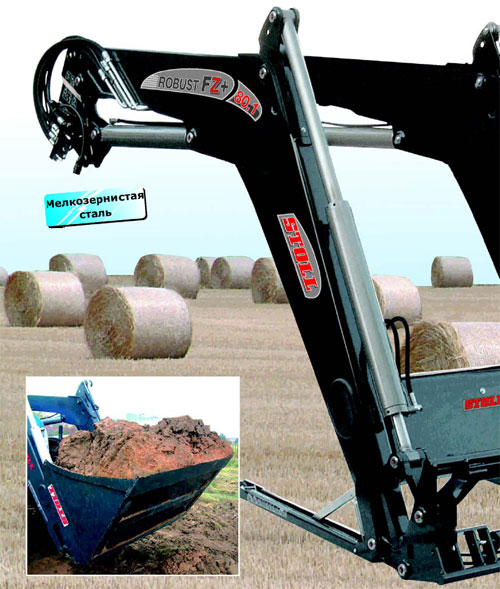

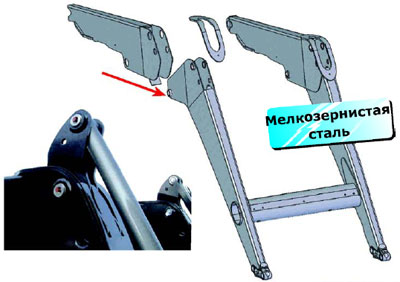

Погрузчик из мелкозернистой стали

Мелкозернистая сталь обеспечивает максимальную надежность

STOLL имеет богатый опыт создания погрузчиков из мелкозернистой стали.Все погрузчики ROBUST изготовлены из мелкозернистой стали высочайшего качества. Данный сорт стали делает стрелу погрузчика особенно прочной и в то же время очень легкой. Поэтому при создании новых погрузчиков ROBUST FZ также была использована мелкозернистая сталь. Стрела погрузчика состоит из вставленных друг в друга прочных профилей и дополнительно усиленных в местах сварки. Сечение стрелы увеличено и составляет 116 мм по сравнению с 80 мм у погрузчиков серии ROBUST F. На наш погрузчик можно положиться на все 100%.

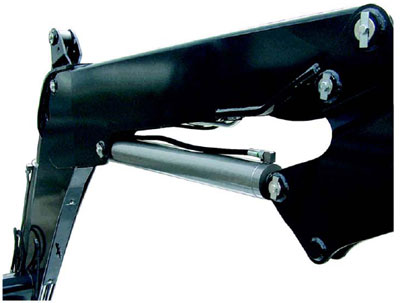

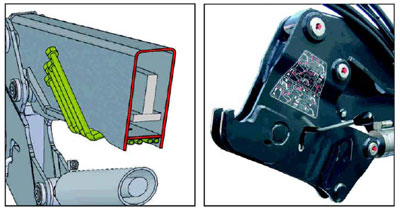

Стрела из нового U-профиля с поперечиной

Стрела погрузчика изготовлена из цельных согнутых листов стали и дополнительно усиленных поперечными перемычками. Внутри стрелы расположена штанга параллельного ведения — в нижней доступной для сервиса части стрелы располагается гидравлика.

Крепление погрузчика

Многократно проверенная система крепления STOLL была использована также и в новой модели погрузчиков ROBUST FZ. На рисунке изображена усиленная версия погрузчика для тракторов 150 – 300 л.с. Крепление полностью совместимо с предыдущими моделями погрузчиков (ROBUST 71).

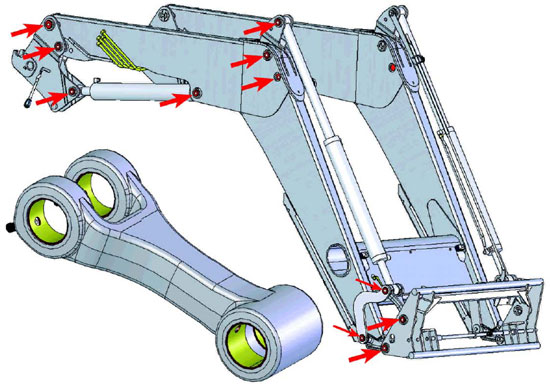

Втулки
Больше подшипников — легче подъем

  • Широкие втулки.
  • DX-полимерные втулки.
  • Внешняя смазка.
  • Большой диаметр.

Перед выбором погрузчика особое внимание следует обратить на подшипники. Здесь можно отметить ряд существенных отличий. Выбирая погрузчик STOLL ROBUST FZ Вы всегда на верном пути.

По соображениям экономии некоторые производители устанавливают подшипники непосредственно в в толщу стрелы. Данный подход не отвечает высоким требованиям надежности STOLL. Поэтому в новых погрузчиках FZ 60/60.2 и 80.1 в всех точках вращения, испытывающих повышенные нагрузки, подшипники установлены во ввренных DX-втулках.

Данные технические решения значительно увеличивают ресурс погрузчика — даже при долгосрочном  интенсивном использовании.

Удобная смазка

Новый погрузчик очень прост в обслуживании. Втулки DX во всех точках вращения позволяют продлить интервалы между смазками, а расположенные снаружи смазочные нипели упрощают обслуживание.



Гидравлика

Гидравлика не заметна, но всегда доступна

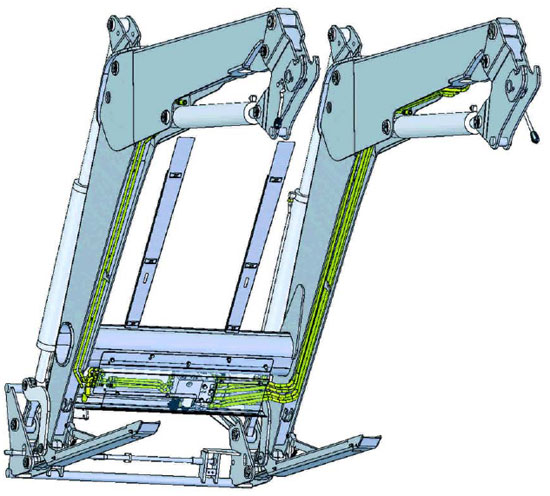

Гидравлика проложена внутри погрузчика. Из-за увеличения ширины капота зазор между трактором и погрузчиком все время сокращается. STOLL предлагает оригинальное решение данной проблемы.

Гениальное и в тоже время логичное и простое решение конструкторов STOLL —  гидравлические трубки проложены внутри погрузчика и защищены от повреждений и в то же время всегда доступны для сервиса благодаря съемным защитным панелям. Всем механизаторам известны проблемы с протечкой масла, которые неизбежны даже для самых качественных гидравлических соединений.

Большое преимущество при обслуживании

Защитные кожухи легко снимаются и открывают доступ к гидравлике.



Ровная внутренняя часть

Конструкторам STOLL удалось добиться оптимального размещения гидравлики внутри погрузчика — т.о. риск повреждения гидравлики сведен к минимуму. кроме того, внутренняя сторона остается ровной и груз всегда остается в поле зрения.

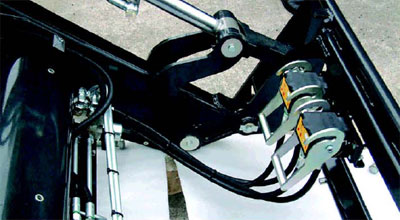

Парковка

В погрузчиках STOLL при отцеплении погрузчика Вы можете зафиксировать гидравлические шланги и электрические штекеры при помощи специального держателя.

ROBUST FZ — продуман до мелочей.



Гидравлика и обслуживание

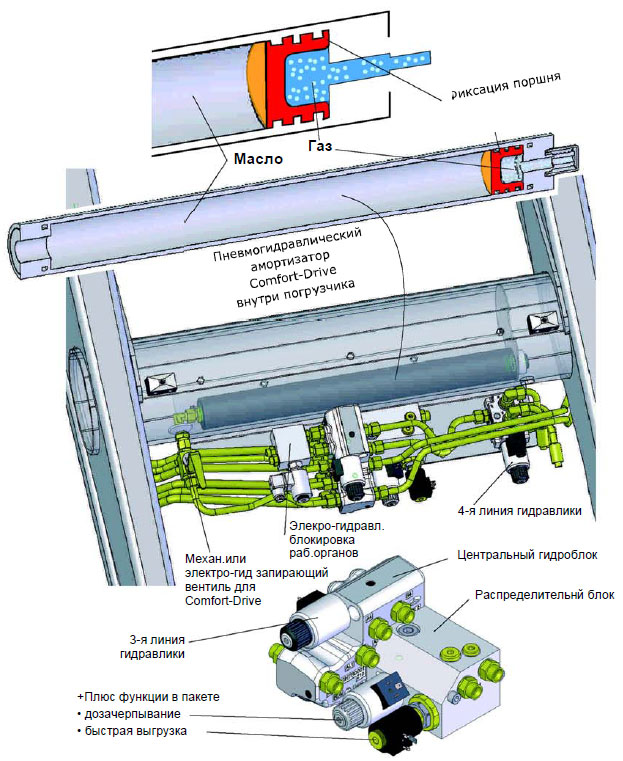

Компактный центральный гидравлический блок

Гидравлика приводит в движение погрузчик Конструкция погрузчиков ROBUST FZ была значительно переработана, а некоторые элементы являются принципиально новыми разработками. Изменения затронули также и гидравлику. Результат поражает.

Центральный вентильный блок и распределитель расположены наиболее надежным образом — внутри поперечной перекладины, что значительно улучшает обзор. В свою очередь гидравлика защищена от загрязнения и повреждений. Ограничительный клапан DBV, рассчитанный на давление 210 Бар, защищает погрузчик от перегрузок.

Система амортизации COMFORTDRIVE также претерпела ряд изменений. Прежние, восприимчивые к перегрузкам мембранные амортизаторы заменены на более надежные поршневые, которые размещаются в поперечной перекладине. При перегрузках поршень упирается в стенки цилиндра и не восприимчив к перегрузкам. Большой объем от 1 л и низкое давление газа позволяет данной системе гасить колебания даже при малых нагрузках.

В центральном гидроблоке предусмотрена возможность для подключения 3-й линии гидравлики.

Hydro-Fix для рабочих органов на быстросменной раме

Техническое обслуживание погрузчика оптимизировано благодаря легкому доступу к гидравлике и ее рациональному размещению.



 Новый эргономичный джойстик для управления с тросами.



3-х кнопочный джойстик для пропорционального управления ECO-Pro.



3-х кнопочный джойстик для стандартного пропорционального управления трактора.



«+» Плюс функции погрузчиков FZ

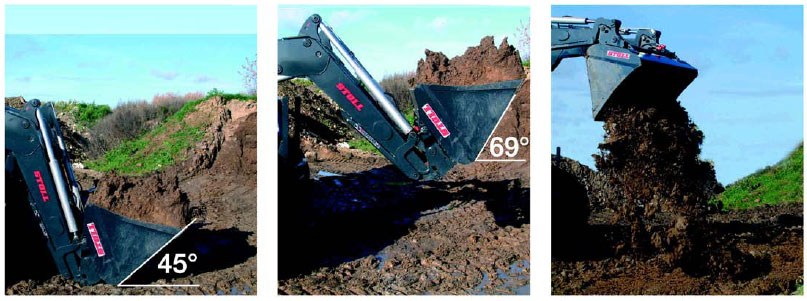

Дозачерпывание – Быстрая выгрузка – Поднятие и выгрузка

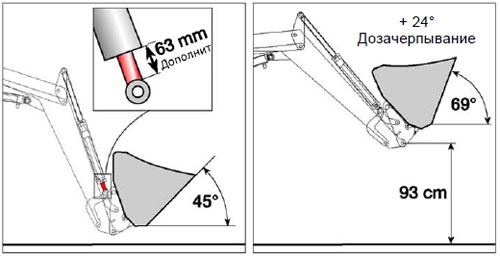

24° Дозачерпывание — это может только наш погрузчик с механ. параллельным ведением

До последнего времени недостатком погрузчиков с механическим параллельным ведением была невозможность отключения параллельного ведения, из-за чего при  работе с ковшом часть груза неизбежно терялась. Благодаря инновационной конструкции погрузчика ROBUST FZ эта проблема была решена. Ковш имеет угол подъема у земли 45°. Особенностью погрузчиков STOLL является дополнительная длина гидроцилиндров 63 мм, которая дает возможность дозачерпывания рабочих органов. На высоте около 1 м рабочие органы могут дополнительно подниматься на 24° — общий угол подъема составляет 69°. Благодаря этому сыпучие материалы не высыпаются из ковша. Позитивный эффект — повышение производительности. Вы сразу оцените преимущества этой практичной функции.




У погрузчиков 60 и 80 «+» функции легко активируются при нажатии кнопки на джойстике.

Быстрая выгрузка

«+» Версия имеет функцию быстрой выгрузки ковша за счет силы тяжести. Кроме того возможно одновременное поднятие и выгрузка ковша.

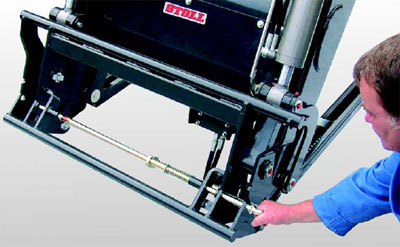

Быстросменная рама
Надежное и проверенное дистанционное управление



EURO-быстросменная рама

Проверенная быстросменная рама STOLL служит для надежного крепления рабочих органов на погрузчике. Механизм автоматического крепления самостоятельно фиксирует рабочие органы. Крепежные болты быстро удаляются для легкого демонтажа рабочих органов.

Электрогидравлическое запирание рабочих органов позволяет менять рабочие органы не покидая кабины трактора. Быстросменная рама соответствует стандартам ISO/FDIS 23206 и совместима со всеми рабочими органами с валом 40 и болтом 20.

Быстросменная рама делает обслуживание погрузчика максимально удобным и комфортным.

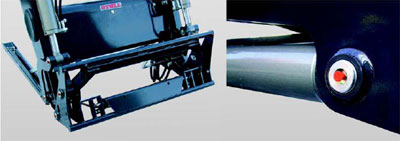

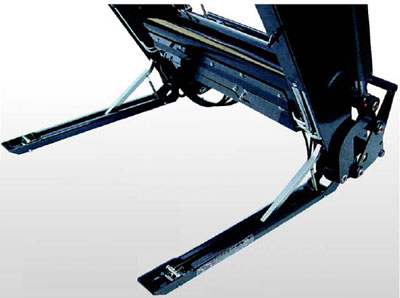

Стояночные опоры

Новые погрузчики предлагает все для легкой и комфортной работы. Погрузчик имеет надежные опорные стойки для комфортной и надежной парковки. В механизме фиксации реализовано оригинальное техническое решение, облегчающее эксплуатацию погрузчика. Поднятые во время работы опорные стойки служат для защиты расположенной внутри погрузчика гидравлики.

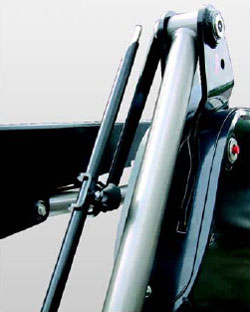

Указатель положения рабочего органа

Все что служит для упрощения и улучшения работы погрузки реализовано в погрузчиках ROBUST FZ. Доработка коснулась и указателя положения рабочих органов — еще легче регулировка — еще лучше обзор.



ROBUST FZ 60/+ Трактор 150 - 230 л.с. / 110 - 170 кВт
ROBUST FZ 60.1/+ Трактор 150 - 230 л.с. / 110 - 170 кВт
Широкая рама
ROBUST FZ 80.1/+ Трактор 180 - 300 л.с. / 130 - 220 кВт
Широкая рама

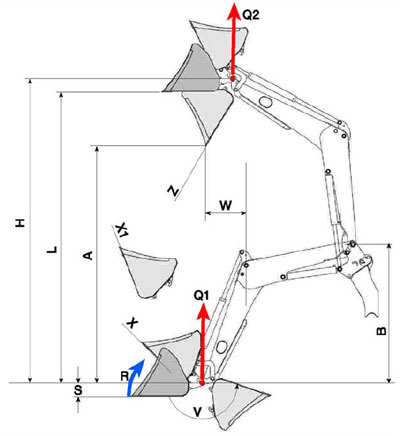

Технические характеристики FZ 60 / 60.1
FZ 60+ / FZ 60.1+
FZ 80.1
FZ 80.1+

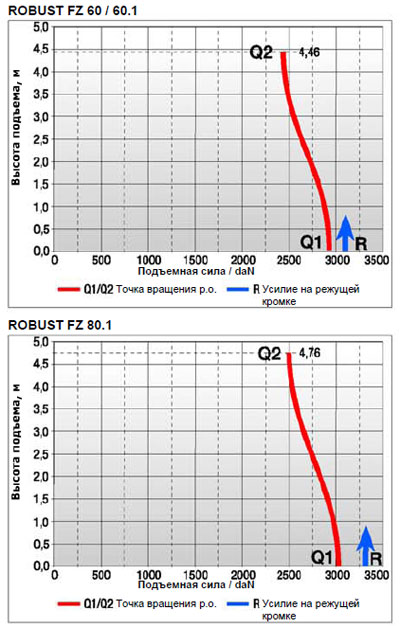

Q1 daN Нагрузка при 18,5 МПа в нижней точке 2875 3022
Q2 daN Нагрузка при 18,5 МПа в верхней точке 2467 2593
R daN Макс. сила отрывания ковша 3099 3348
H mm Макс. высота в точке вращения рамы 4459 4757
L mm Высота перегрузки, ковш горизонтален 4249 4547
S mm Заглубление 210 210
V
° Угол поворота ковша у земли 150 154
Z
° Угол поворота ковша на макс. высоте 59 59
X ° Угол подъема ковша, внизу 46 46
X1 ° Угол подъема ковша, при дозачерпывании (на высоте 1 м) 69 69
A mm Высота перегрузки, ковш опрокинут 3551 3848
W
mm Вынос, орган откинут 800 840
B mm  Точка вращения на монтажной раме 2029 2165
s Время подъема (70 l/min) 6.20 7.00
s Опрокидывание ковша (70 l/min) 2.10 2.30
s Подъем ковша (70 l/min) 1.30 1.40
kg Вес 790 850







Оснащение ROBUST FZ


FZ 60 / 60.1 FZ 80.1 + Серия
Серийное оснащение
Стрела из мелкозернистой стали

Z-кинематика, штанга паралл. ведения внутри стрелы
Гидравлика внутри погрузчика но доступна для сервиса
Цилиндры двойного действия
Подъемный цилиндр, синх
Указатель
DX-втулки во всех точках вращения
Автомат.механ.запирание раб.органов
Опции
Электро-гидр.запирание раб.органов
Hydro-Fix -быстрое подключение гидравлики
3-я и 4-я линия гидравлики
Однорычажное управление с тросами
Электр.пропорциональное управление
ECO-Pro пропорциональное управление
Comfort-Drive (также электр.включение)
Электр.вкл. функция дозачерпывания

Быстрая выгрузка

Одновременно поднимать погрузчик и опрокидывать ковш

60.1 80.1 Шир.погр.

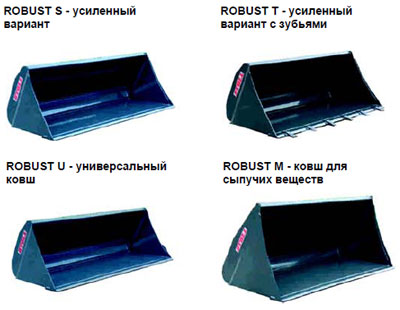

Программа рабочих органов
функциональные - стабильные - долговечные

Когда требуется профессиональное качество, трактор, погрузчик и рабочие органы должны образовывать гармоничное единство! Рабочие органы STOLL отвечают всем требованиям функциональности, надежности и долговечности.

  • Коническая форма расширяющаяся вперед — быстрая выгрузка
  • Мелкозернистая сталь — дно, боковые и задняя стенки из мелкозернистой стали.
  • Режущая кромка HARDOX — прочная и долговечная.
  • Евро-консоль — совместима со всеми погрузчиками с валом 40 и штекером 20.
